Cómo montar un cargador Milwaukee en la pared (3 métodos)

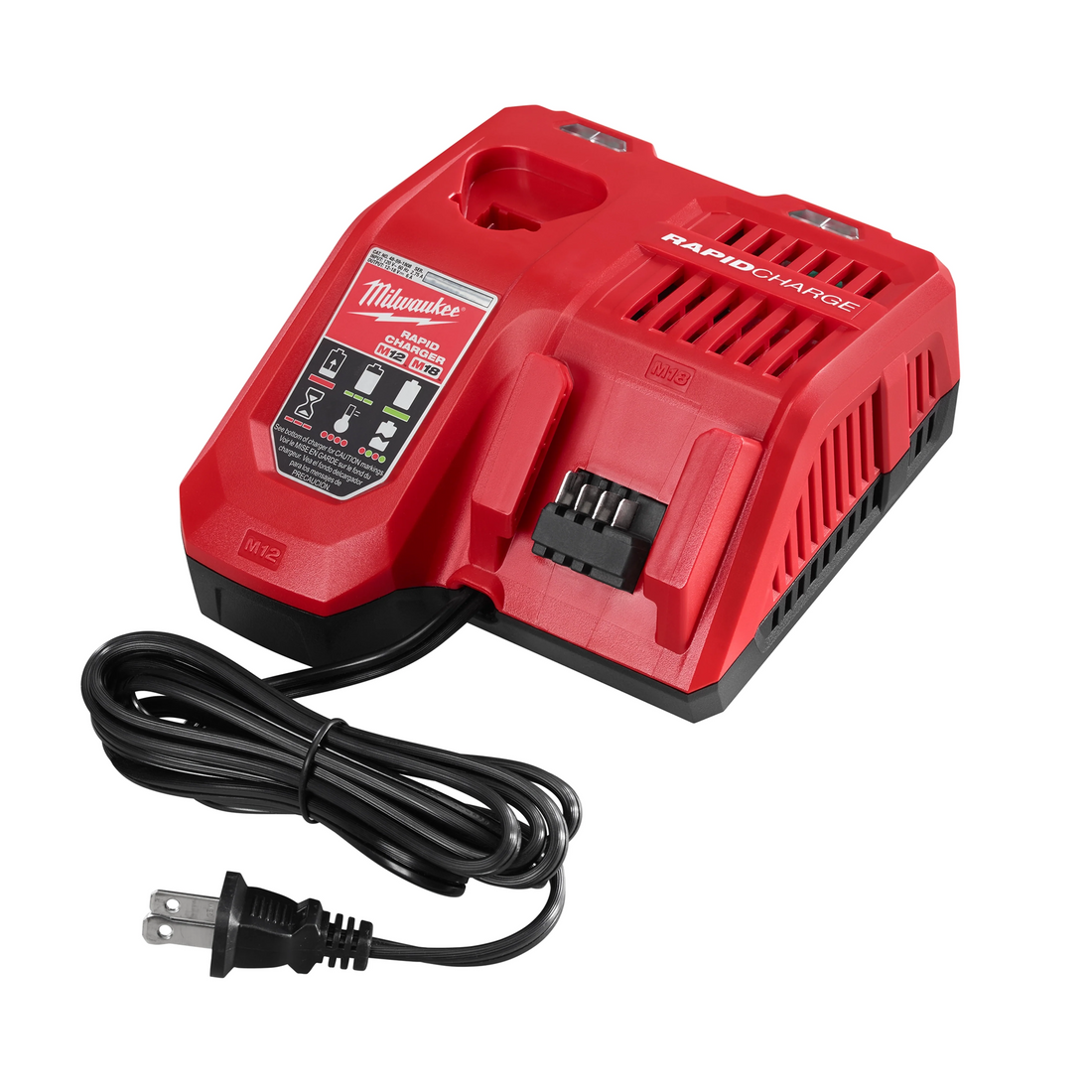

La mayoría de los cargadores Milwaukee M12 y M18 están diseñados para montarse directamente en la pared: dos ranuras en forma de ojo de cerradura están moldeadas en la parte posterior de la carcasa, por lo que el Método 1 solo requiere dos tornillos y diez minutos. Sin soporte, sin ir a la ferretería. Si desea una instalación más limpia, de liberación rápida, o si utiliza dos cargadores en una furgoneta, los Métodos 2 y 3 utilizan soportes de acero dedicados que encajan perfectamente. Aquí tiene el desglose completo para que pueda elegir lo que realmente se adapte a su configuración.
Lo que necesita antes de empezar
Lista de herramientas
- Taladro/atornillador con punta Phillips
- Nivel (un nivel torpedo funciona bien)
- Detector de montantes
- Lápiz y cinta métrica
- Fijaciones adecuadas (ver a continuación)
Montante vs. anclaje para paneles de yeso
Encuentre un montante siempre que pueda; la madera le ofrece la sujeción a largo plazo más fiable. Si los montantes no se alinean con el lugar deseado, utilice un anclaje de palanca con capacidad de carga (mínimo 50 lb para un solo cargador). Los anclajes de palanca de presión son más rápidos de instalar que los anclajes de mariposa antiguos y sujetan mejor en paneles de yeso más delgados. Evite los anclajes de expansión de plástico, ya que se sueltan con las vibraciones repetidas.
Instalaciones en furgonetas o camiones: evite por completo los anclajes para paneles de yeso. Utilice tornillos para chapa metálica n.º 10 atornillados en los montantes de la pared de la furgoneta, o insertos de tuerca remachada si la pared es una sola chapa metálica sin nada detrás.
Qué cargadores Milwaukee tienen ranuras en forma de ojo de cerradura incorporadas
Las ranuras en forma de ojo de cerradura son una característica estándar en la mayoría de los cargadores Milwaukee M12 y M18; busque dos orificios ovalados en el panel posterior de su unidad. El modelo 48-59-1804 es el que Milwaukee comercializa explícitamente con ranuras en forma de ojo de cerradura; la mayoría de los demás de la línea cuentan con orificios para colgar integrados que funcionan según el mismo principio. Si su modelo no los tiene, pase al Método 2.
Método 1: utilizar las ranuras en forma de ojo de cerradura incorporadas (gratis, sin soporte)
Cómo funcionan las ranuras en forma de ojo de cerradura
Cada ranura tiene forma de ojo de cerradura: una abertura más ancha en la parte superior, que se estrecha hacia un canal más angosto debajo. Se clavan dos tornillos en la pared, dejando las cabezas ligeramente sobresalientes de la superficie, y luego se cuelga el cargador introduciendo la parte ancha de la ranura sobre cada cabeza de tornillo y deslizándolo hacia abajo. El cargador se bloquea en su lugar. Para quitarlo, tire hacia arriba y hacia afuera.
Paso a paso
1. Sostenga el cargador plano contra la pared en la posición deseada. Marque el centro de cada ranura en forma de ojo de cerradura con un lápiz: los centros de las ranuras están a 4.00 pulgadas de distancia en los cargadores combinados M18/M12 y a 3.00 pulgadas de distancia en los modelos solo M12. 2. Use un detector de montantes para localizar los montantes detrás de sus marcas. Si no se alinea ningún montante, planee usar anclajes de palanca. 3. Clave los tornillos en sus marcas. Use un tornillo con una cabeza lo suficientemente ancha como para sujetar la abertura de la ranura; consulte el manual del propietario de su cargador para conocer la especificación exacta de su modelo. Deje la cabeza sobresaliendo de la superficie de la pared unos 3-4 mm para que la ranura pueda sujetarla. 4. Cuelgue el cargador: la parte ancha de la ranura sobre la cabeza del tornillo, deslícela hacia abajo hasta que encaje. 5. Confirme que el cable no toca la pared sin tensión y que los LED indicadores de carga son visibles desde donde está.
Limitaciones de este método
- El cargador no se puede quitar mientras la batería está enchufada (el cable se tensa)
- Funciona para un solo cargador a la vez, no para montaje en serie
- Solo funciona en modelos que tienen las ranuras en forma de ojo de cerradura; si el suyo no las tiene, use un soporte
Método 2: soporte de pared individual (intercambio limpio, cualquier cargador)
En qué se diferencia el soporte
El soporte de pared se monta primero en la pared; luego, el cargador se desliza y se bloquea. Puede quitar el cargador y cambiarlo sin herramientas, y el soporte funciona tanto en modelos M12 como M18, con o sin ranuras integradas en forma de ojo de cerradura. Ofrece un aspecto más limpio que el método de la cabeza del tornillo y evita que el cargador se mueva con el tiempo.
Paso a paso
1. Sostenga el soporte contra la pared, nivélelo y marque las posiciones de los orificios de montaje. 2. Localice los montantes o instale anclajes de palanca en sus marcas. 3. Introduzca los tornillos a través de los orificios de montaje del soporte en la pared. 4. Deslice el cargador en el soporte hasta que haga clic.
Misma lógica que el Método 1 para montante vs. anclaje: use un montante siempre que pueda.
Ideal para
Talleres con un solo cargador, propietarios de viviendas que desean un aspecto acabado y cualquier persona cuyo cargador no tenga ranuras integradas en forma de ojo de cerradura.

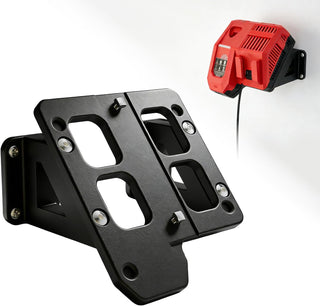

Método 3: soporte doble en ángulo (dos cargadores, apto para vehículos)
Cuándo usar esto
El soporte doble en ángulo está diseñado para dos situaciones: el uso de dos plataformas una al lado de la otra (M12 y M18 en la misma pared) y el montaje en una furgoneta de servicio o en la caja de un camión donde un soporte plano colocaría los cargadores en un ángulo incómodo.
Por qué es importante el diseño en ángulo
En un vehículo, la gravedad actúa contra un soporte vertical cada vez que se topa con un bache. El diseño en ángulo desplaza el cargador hacia la pared, lo que reduce la fuerza de palanca sobre el soporte y evita que los cables se enganchen en las puertas de los armarios o en las estanterías de la furgoneta. También es más fácil extraer un paquete caliente cuando se está en un área de carga abarrotada.
Notas de instalación
El mismo principio que el Método 2: monte el soporte y luego cuelgue los cargadores. En un vehículo, use tornillos para chapa metálica del n.º 10 en los montantes de la pared de la furgoneta. Consulte la descripción del producto para confirmar si el hardware de montaje del vehículo está incluido o se vende por separado. Como mínimo, necesita un punto de fijación sólido por cada ubicación de tornillo; no confíe en una sola fijación en una instalación móvil.
Actualización: el soporte de pared 3 en 1 (cargadores + baterías, estación completa)
Si está construyendo una estación de carga adecuada, la estación de carga 3 en 1 coloca dos cargadores en la parte superior y un estante para baterías debajo que puede albergar hasta una docena de paquetes M12 o M18. Todo se monta en un solo estante de pared, sin ocupar espacio en el banco ni paquetes dispersos.
La instalación funciona exactamente igual que el Método 2: monte el estante y luego cárguelo.
Quién necesita esto: Cualquier persona con tres o más baterías por plataforma que esté cansada de rotar los paquetes del banco. Un equipo de dos personas o un pequeño taller pueden llenar esto.
Quién está comprando demasiado: Si posee dos baterías y un cargador, el método de ojo de cerradura gratuito o el soporte individual es la opción correcta. No gaste dinero en espacio de estantería que no utilizará.
Si está realizando una limpieza completa del taller, combine esto con la configuración de almacenamiento de baterías para tener tanto el cargador como el almacenamiento de baterías resueltos a la vez.
Consejos aplicables a los tres métodos
Altura de montaje: 42-48 pulgadas del suelo coloca los LED indicadores de carga a la altura de los ojos y evita que el cable de alimentación se estire para llegar a un tomacorriente estándar. En un vehículo, monte lo más bajo posible según lo permita la estructura: centro de gravedad más bajo, menos balanceo en caminos difíciles.
Gestión de cables: Enrolle el exceso de cable con una correa de gancho y bucle y asegúrelo al soporte o a un gancho cercano. No lo deje colgando libremente donde pueda engancharse, y nunca cuelgue el cargador por su cable.
Clima frío: Los cargadores Milwaukee pausan la carga cuando la batería está demasiado fría, generalmente por debajo de 40 °F (4 °C). Si su taller o garaje no está climatizado, no monte el cargador en una pared exterior o en un compartimiento sin aislamiento. Más información sobre esto en carga en clima frío.
Solución de problemas después de la instalación: Si las luces del cargador parpadean en rojo y verde o no inician un ciclo de carga después de colgarlo, es probable que el problema sea la batería, no el soporte. Revise la solución de problemas de carga primero antes de quitar el soporte de la pared.
Preguntas frecuentes
¿Los cargadores Milwaukee M12 y M18 tienen orificios de montaje incorporados?
La mayoría sí. Busque dos ranuras ovaladas en forma de ojo de cerradura en el panel posterior de la carcasa de su cargador. Si están allí, puede colgar la unidad directamente con dos tornillos, sin necesidad de soporte. Algunos modelos de ambas líneas omiten las ranuras, así que revise el panel posterior de su unidad específica antes de taladrar. Si su modelo es una de las excepciones, el soporte de pared individual lo maneja sin modificaciones.
¿Qué tamaño de tornillos uso para montar un cargador Milwaukee en la pared?
Milwaukee no publica una especificación universal de tornillos para el montaje con ranura de ojo de cerradura en toda la línea; consulte el manual del propietario de su cargador para conocer la recomendación exacta para su modelo. Un tornillo de rosca gruesa n.º 10 x 1-1/4 pulg. en un montante de madera es típico para el montaje con ranura de ojo de cerradura, pero confirme esto con su modelo específico antes de taladrar.
¿Puedo montar un cargador Milwaukee en mi camión o furgoneta?
Sí. Utilice el soporte doble en ángulo y móntelo con tornillos para chapa metálica del n.º 10 en los montantes de la pared de la furgoneta. El diseño en ángulo mantiene los cables despejados y reduce la tensión del soporte en carreteras irregulares. Evite los anclajes para paneles de yeso en cualquier aplicación móvil; no están clasificados para cargas de vibración.
¿Puedo montar mi cargador Milwaukee en paneles de yeso sin encontrar un montante?
Sí, con un anclaje de palanca con capacidad de carga nominal para al menos 50 libras. Los anclajes de palanca de resorte son la opción más confiable. El montaje en montante sigue siendo la mejor opción a largo plazo; si tiene flexibilidad en la ubicación, encuentre el montante.
¿El soporte de pared funciona con cargadores M12 y M18?
Sí. Las tres opciones de soporte del catálogo de Tool Army (el soporte negro individual, el soporte doble en ángulo y la estación 3 en 1) son compatibles con los modelos de cargador M12 y M18. Confirme que su cargador es M12 o M18 (no MX FUEL ni un modelo especial) antes de realizar el pedido.
¿A qué altura debo montar mi cargador Milwaukee en la pared?
La altura del mostrador, de 42 a 48 pulgadas del suelo, es el punto óptimo. Los LED de estado de carga permanecen visibles sin tener que agacharse, y un cable de alimentación estándar de 6 pies llega a un tomacorriente cercano sin tensarse. En un vehículo, opte por una altura más baja que más alta.
