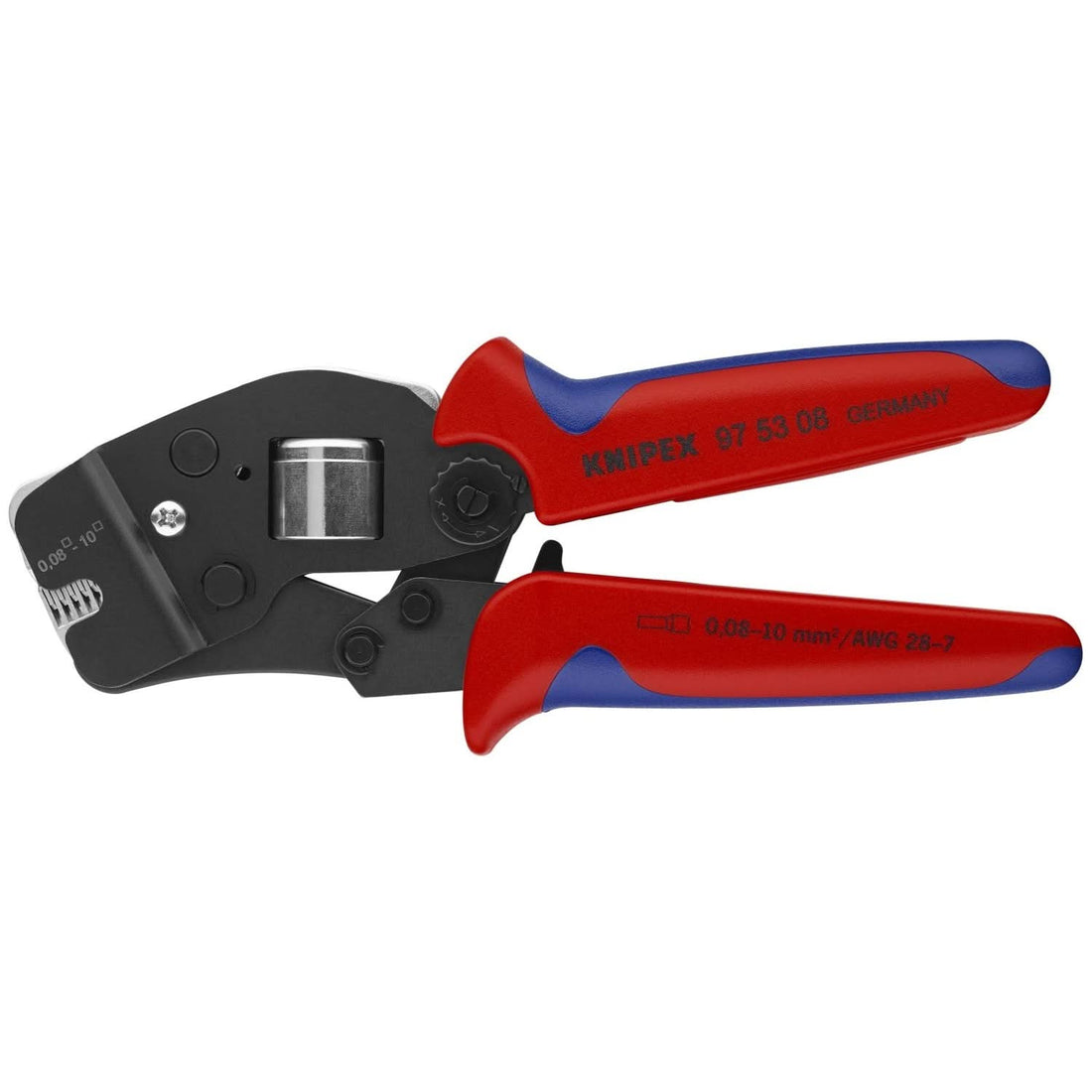

La mejor herramienta para engarzar cables — Empareje la engarzadora con el tipo de conector

No existe una única mejor herramienta para engarzar cables. La adecuada depende enteramente de su tipo de conector. Los terminales de anillo y de horquilla aislados necesitan una engarzadora de terminales aislados de trinquete. Los casquillos de cable (manguitos de extremo) utilizados en bloques de terminales y cuadros eléctricos necesitan una engarzadora de casquillos hexagonal dedicada. Los conectores F coaxiales necesitan una herramienta específica para coaxiales. Los microconectores (JST, Dupont, Molex) necesitan una herramienta de trinquete de precisión para microconectores. Use la incorrecta y el engarzado *parecerá* terminado, pero puede soltarse bajo vibración o carga. Aquí está la guía de emparejamiento, y luego las selecciones verificadas para cada categoría.

Antes de engarzar, necesita pelar — nuestra guía de pelacables cubre ese paso.

¿Qué tipo de trabajo de engarzado tiene?

Empiece aquí. La respuesta determina cada decisión de herramienta a continuación.

Si va a comprar una engarzadora, la pregunta no es la marca, sino el tipo de conector. Una engarzadora de casquillos comprada para cableado de paneles es inútil para un terminal de anillo. Y una engarzadora coaxial no puede formar un terminal de anillo por mucho que lo intente.

Las mejores herramientas de engarzado de cables por tipo de trabajo

Terminales aislados: automotrices y eléctricos residenciales (22–10 AWG)

Esta categoría cubre los terminales aislados codificados por colores que la mayoría de la gente imagina cuando escucha "engarzado de cables": terminales de anillo, terminales de horquilla, empalmes a tope con manguitos aislantes codificados por colores. Las herramientas estándar de EE. UU. utilizan un código de colores para que coincida con el rango AWG: rojo para 22–18, azul para 16–14, amarillo para 12–10.

Opción 1 — Klein J1005 (sin trinquete, caballo de batalla)

La J1005 son las pinzas que se le entregan a cada aprendiz de electricista el primer día. Sin trinquete, por lo que la presión es controlada por el operador. Rango AWG: 10–22. Para un profesional que utiliza cientos de terminales a la semana con manos calibradas, es una herramienta perfectamente capaz. Para todos los demás, o para cualquiera cuyas manos se fatiguen a la tercera hora, la siguiente opción es la correcta.

Opción 2 — Knipex 97 51 12 (de trinquete, nivel profesional)

El mecanismo de trinquete no se soltará hasta que se complete el ciclo de engarzado. Físicamente no se pueden abrir las mordazas a mitad de carrera y producir un terminal medio engarzado. El rango de conductores cubre todo el espectro de trabajo con terminales aislados codificados por colores. Fabricado en Alemania, tolerancias notablemente más estrictas que las alternativas económicas, y la alineación de las mordazas se mantiene fiel después de años de uso diario. Esta es la opción cuando cada conexión debe mantenerse bajo vibración o pasar una inspección.

Para un desglose completo de las ventajas y desventajas de las marcas Knipex vs. Klein en sus líneas de herramientas manuales, consulte nuestra publicación Pinzas de electricista Knipex vs. Klein.

Ventaja en términos sencillos: La Klein ahorra dinero por adelantado. La Knipex lo recupera la primera vez que evita volver a terminar un conector de arnés que se soltó. La Klein J1005 cuesta $40.99; las opciones de trinquete en esta categoría generalmente oscilan entre $40 y $80, y las herramientas premium de Knipex oscilan entre $80 y más de $150.

Casquillos de cable / manguitos de extremo — bloques de terminales y cableado de paneles

Los casquillos, también llamados ferrules o manguitos de extremo, son los pequeños tubos de cobre o estaño engarzados en los extremos de los cables trenzados antes de insertarlos en un bloque de terminales de tornillo o de resorte. Cada instalación de VFD, panel de riel DIN y módulo de E/S PLC espera cables con casquillos terminados correctamente. Si omite el casquillo, estará insertando un cable trenzado sin procesar en un terminal diseñado para un punto de contacto sólido y uniforme.

El troquel hexagonal no es negociable. Una engarzadora de terminales aislados produce un engarzado trapezoidal que ovala el casquillo. El resultado puede deslizarse en el bloque de terminales bajo un par normal, a veces de inmediato, a veces después de unos pocos ciclos térmicos. El troquel hexagonal encierra completamente el casquillo y produce una conexión uniforme y hermética a los gases que no girará ni se saldrá.

Opción 1 — IWISS IWS-1424B (con trinquete, accesible para presupuestos)

Mangos naranjas, mecanismo de trinquete, ampliamente disponible. Rango AWG: 24–14. En el extremo económico de la categoría de casquillos con trinquete, esta es la herramienta que la mayoría de los fabricantes de paneles eligen primero. Las engarzadoras de casquillos económicas de esta clase suelen costar entre $20 y $40.

Opción 2 — Knipex 97 62 145 A (con trinquete, maneja casquillos TWIN)

Cubre casquillos individuales de 0,25 a 2,5 mm² y maneja casquillos TWIN en una amplia gama de tamaños de conductor. Si está terminando dos conductores en una sola posición de bloque de terminales (práctica estándar en muchos diseños de paneles), una herramienta que no puede manejar casquillos TWIN crea una solución manual cada vez. El 97 62 145 A cuesta $56.50.

Coaxial — Conectores F RG6 / RG59

Antenas parabólicas, tomas de televisión por cable, tendidos de antena: todos utilizan conectores F de compresión o engarzados sobre cable coaxial, y la geometría de la herramienta no tiene nada en común con las engarzadoras de terminales de cable.

Elección — Klein VDV211-063

Admite cables mini-coaxiales, RG58, RG59, RG62, RG6/RG6Q, RG7 y RG11, con compatibilidad con conectores tipo F, BNC y RCA. Cabe destacar: las engarzadoras coaxiales son genuinamente de un solo propósito. Si solo tiene que realizar cuatro terminaciones una vez, una herramienta de compresión puede ser más adecuada; los conectores de compresión son más resistentes a la intemperie y no requieren un troquel separado por tamaño de conector. Para trabajos de cableado continuos, la herramienta de engarzado dedicada es más rápida y consistente.

Terminales de barril abierto y sin aislamiento — terminales y AWG grandes

Terminales de cobre desnudo, terminales de anillo sin aislamiento, cables de batería, conexiones a tierra. Cualquier cosa en el rango de 8 AWG y más grande que no use una funda aislante codificada por colores.

Elección — Knipex 97 21 215

Rango de conductor: 0,75 – 6,0 mm² (AWG 18–10). La geometría de la matriz en terminales de barril abierto difiere de las matrices de terminales aislados: una matriz de engarzado en B envuelve el conductor y la lengüeta del terminal en lugar de comprimir una funda. Aplicar una engarzadora de terminales aislados a un terminal desnudo no produce una conexión mecánica segura, por mucho que se apriete. Una forma de matriz incorrecta significa un resultado incorrecto, siempre.

Microconectores — JST, Dupont, Molex (electrónica y arneses personalizados)

Los conectores de paso de 1,0 a 2,54 mm que se encuentran en cables de sensores, conectores de PCB, electrónica de RC y cableado de control automotriz personalizado. Los pines son lo suficientemente pequeños como para que una engarzadora de terminales estándar los doble en lugar de formar un engarzado.

Elección — Engineer PA-09

Una herramienta de trinquete de precisión diseñada específicamente para esta categoría. Las familias oficialmente compatibles incluyen JST-XH 2,54 mm y Molex KK; también maneja pines de estilo Dupont de 2,54 mm en la práctica, aunque no están especificados formalmente por Engineer. Tenga en cuenta que los conectores TE Connectivity MTA utilizan tecnología IDC y son incompatibles con esta herramienta. El mecanismo de trinquete es más importante aquí que en cualquier otro lugar: los micropines casi no tienen tolerancia al sobre-engarzado. Esta herramienta se especifica ampliamente en el montaje de productos electrónicos y en el trabajo de arneses personalizados precisamente por esa razón. La PA-09 cuesta $49,95.

Con trinquete vs. Sin trinquete — Dónde está la línea de calidad

El mecanismo de trinquete hace una cosa: no suelta las mordazas hasta que el ciclo de engarzado se completa. No se puede abrir la herramienta a mitad de carrera, lo que significa que cada terminal recibe la misma fuerza, independientemente de lo fatigadas que estén las manos al final de un trabajo de arnés de ocho horas.

Las engarzadoras sin trinquete dependen del operador. Una mano experimentada produce engarzados consistentes. Una mano cansada o distraída engarza demasiado o demasiado poco. Esa variación es real, y se acumula en cientos de conexiones.

El trinquete es la opción para: cualquier conexión en un vehículo, en un edificio, en un panel de control, o que vaya a sufrir vibraciones o cargas sostenidas. Un engarzado suelto en un arnés automotriz o en un panel eléctrico es un riesgo de incendio.

Sin trinquete es aceptable para: cableado temporal de banco, trabajos de aficionados, conexiones de bajo riesgo donde se puede volver a terminar fácilmente si algo falla.

La trampa de la herramienta combinada. Los alicates de pelar/cortar/engarzado combinados parecen útiles. Para emergencias de campo, lo son. Para trabajos de producción o cualquier cosa estructural, no lo son. La geometría de la matriz se ve comprometida en múltiples funciones, y una herramienta combinada no puede ofrecer la fuerza consistente y repetible que ofrece una engarzadora de trinquete dedicada. Tenga una para la camioneta. No dependa de ella para un arnés que vive dentro de un panel de puerta.

Qué buscar al comprar una herramienta para engarzar cables

Rango AWG / mm² — verifique que cubra su cable. Muchas engarzadoras de terminales aislados se detienen en 12 AWG. Si va a terminar 10 AWG, revise la especificación antes de comprar. Una referencia rápida: 10 AWG ≈ 5,3 mm², 12 AWG ≈ 3,3 mm², 14 AWG ≈ 2,1 mm², 22 AWG ≈ 0,33 mm². Las herramientas estadounidenses listan AWG; las herramientas europeas y premium (Knipex, Rennsteig) listan mm². Misma dimensión, unidad diferente: la conversión evita que compre el nivel incorrecto. Para la referencia autorizada de AWG a métrico, la ASTM B258 es la norma rectora; las publicaciones de NEMA como WC 70 y MW 1000 también hacen referencia cruzada a ambos sistemas de unidades.

Forma de la matriz — debe coincidir con el conector. Las matrices trapezoidales manejan terminales aislados. Las matrices hexagonales son para férulas. Las matrices de engarzado en B manejan terminales de barril abierto. Comprar una herramienta sin verificar el tipo de matriz es la forma en que termina con la engarzadora incorrecta para el trabajo que tiene entre manos, repetidamente.

Juegos de matrices intercambiables. Los fabricantes premium (Knipex, Rennsteig) venden juegos de matrices para diferentes familias de terminales. Si trabaja con diferentes tipos de conectores con regularidad, una herramienta que acepte múltiples matrices reduce el número total de engarzadoras que necesita llevar. La inversión inicial en la herramienta es mayor, pero la compensación resulta rentable a lo largo de un año ajetreado.

Alineación y tacto de las mandíbulas. Ambas mandíbulas deben cerrarse en paralelo. Pruebe antes de comprar si puede: cierre las mandíbulas lentamente y observe cualquier cambio lateral o tambaleo. Un mecanismo de trinquete áspero o pegajoso indica tolerancias deficientes, y las tolerancias deficientes producen engarzados inconsistentes. Las herramientas premium se cierran suavemente sin holgura; esa es la especificación funcional, no un lujo.

Preguntas frecuentes sobre herramientas para engarzar cables

¿Cuál es la mejor herramienta para engarzar cables para electricistas?

Para terminales eléctricos aislados (de anillo, de horquilla, conectores a tope), una engarzadora de terminales aislados de trinquete es el estándar profesional. Klein o Knipex en el nivel medio a premium cubren la mayoría de los trabajos eléctricos residenciales y comerciales. Para conexiones de cuadros eléctricos y bloques de terminales, añada una engarzadora de férulas dedicada (IWISS o Knipex). De trinquete para cualquier cosa que deba soportar carga; sin trinquete solo para trabajos que pueda permitirse rehacer.

¿Necesito una engarzadora diferente para las férulas de cable?

Sí. Las engarzadoras de férulas utilizan troqueles hexagonales que encierran completamente el terminal y forman una conexión uniforme y hermética a los gases. Una engarzadora de terminales aislados aplicada a una férula produce un engarzado ovalado irregular que se soltará en un bloque de terminales, a veces con el par inicial, a veces después de un ciclo térmico. Son herramientas genuinamente diferentes.

¿Puedo usar la misma engarzadora para terminales aislados y no aislados?

No de forma fiable. Las geometrías de las matrices cumplen funciones mecánicas diferentes, y mezclarlas conlleva el riesgo de un engarzado incompleto o asimétrico. Algunas herramientas profesionales multidies manejan ambas familias de conectores, pero una herramienta dedicada por tipo es una mejor práctica para trabajos estructurales o relevantes para el código.

¿Cuál es la mejor herramienta para engarzar cables para el cableado automotriz?

Una engarzadora de terminales aislados de trinquete que cubra de 10 a 22 AWG maneja la mayoría de los trabajos de arneses. Para conectores resistentes a la intemperie (Deutsch DTM, Molex Weather Pack), necesita una engarzadora clasificada específicamente para esa familia de conectores. Los fabricantes de conectores publican sus propias recomendaciones de herramientas; haga coincidir la especificación, no el nombre de la marca.

¿Cómo sé si mi engarzado es bueno?

Dos comprobaciones. Primero, la prueba de tracción: el cable no debe soltarse cuando se aplica una tracción firme y constante al conductor. Segundo, visual: no hay aislamiento tirado dentro del barril del terminal, el conductor estaba completamente asentado antes de engarzar, no hay cuerpo del terminal agrietado o partido. Ambas comprobaciones pasan, el engarzado es bueno. Cualquiera que falle, vuelva a terminar.

¿Qué tamaño de engarzadora necesito para cable de 10 AWG?

Confirme que el rango AWG listado de la herramienta incluya explícitamente 10 AWG; muchas engarzadoras de terminales aislados tienen un máximo de 12 AWG. Verifique con la hoja de datos del fabricante para su elección específica antes de comprar; no asuma basándose solo en la categoría de la herramienta.

¿Valen la pena las engarzadoras de cable baratas?

Para conexiones temporales, de bajo riesgo o para proyectos de aficionado, una engarzadora económica sin trinquete es viable. Para cualquier cosa en un vehículo, edificio o panel de control (cualquier conexión que vaya a sufrir vibraciones o cargas sostenidas), los $30-50 adicionales por una herramienta de trinquete no son opcionales. Un engarzado suelto en un arnés automotriz o un panel eléctrico es un riesgo de incendio, no solo un inconveniente.

Una vez que el cable está engarzado, el trabajo tiene dos pasos más: peló limpiamente antes de terminar (consulte nuestras recomendaciones de pelacables para eso), y el extremo del cable debe cortarse al ras. Para recortar conductores limpiamente y cortar cables a la medida, consulte nuestra guía de alicates de corte diagonal.
