La mejor escuadra combinada: Starrett, Empire, Swanson y una opción económica que da la talla

La mejor escuadra combinada para la mayoría de los profesionales y aficionados al bricolaje es la Starrett 11H-12-4R: el cabezal de hierro fundido y la hoja endurecida mantienen la calibración durante más tiempo que cualquier otra a cualquier precio. Si va a realizar un trazado de construcción aproximado en el que "lo suficientemente cerca" realmente funciona, la Swanson S0101 cuesta menos de 20 $ y cumple con el trabajo. Para trabajos de carpintería de precisión sin pagar la prima de Starrett, la iGaging 35-CBI-12 alcanza el punto óptimo de precisión. ¿Quiere un nivel de burbuja incorporado en el que realmente pueda confiar? La Empire 2997 es la opción de gama media. Esto es lo que las diferencia, y cómo verificar cualquiera de ellas antes de confiar su proyecto.

Qué diferencia realmente una buena escuadra combinada de una mala

Tres especificaciones físicas determinan si una escuadra combinada se mantiene precisa durante años o se desajusta en su primera temporada. Ninguna de ellas aparece en el precio.

Material del cabezal: Hierro fundido vs. Zinc fundido a presión vs. Aluminio

El cabezal es la superficie de referencia desde la que se mide todo lo demás. Si el cabezal se deforma, se desgasta o no se mecanizó plano desde el principio, la precisión de la graduación de la hoja carece de sentido.

El hierro fundido (Starrett) es denso, se mecaniza fácilmente y mantiene su geometría. Es más pesado, pero esa es una característica en una herramienta de precisión: se apoya en una pieza de trabajo sin deslizarse.

El zinc fundido a presión o el aluminio (Empire, Swanson, la mayoría de las herramientas económicas) son más ligeros y más baratos de producir. El problema: las piezas fundidas a presión tienen más porosidad y no se mecanizan de forma tan consistente y plana. Nuevas, pueden estar bien. Después de algunas caídas o una temporada en un camión, la cara de referencia es más propensa a haberse desplazado.

El aluminio extruido aparece en algunas escuadras de importación de bajo costo: más blando, más fácil de abollar, propenso a una ligera deformación. El peor de los tres.

Esto no es snobismo de marca. Es lo que realmente falla primero en las escuadras baratas: el cabezal lee mal, usted confía en él, sus uniones se desvían y usted se culpa a sí mismo.

Holgura de la hoja y mecanismo de bloqueo: el asesino silencioso de la precisión

La hoja debe bloquearse firmemente sin holgura lateral. En las escuadras de calidad, la tuerca de bloqueo tira de la hoja para que entre en contacto positivo con el cabezal, sin bamboleo.

En las escuadras económicas, a menudo hay una pequeña cantidad de holgura de la hoja en el punto de bloqueo. Medio milímetro de holgura es invisible hasta que está trazando la cara de un armario o marcando mortajas en una tabla. Entonces se agrava.

Antes de comprar en una tienda: bloquee la hoja a 8" e intente inclinarla de lado a lado. Cualquier movimiento es un problema.

Tipo de graduación: Grabada/Fresada vs. Serigrafiada

En una Starrett, las graduaciones están físicamente grabadas en la hoja; no se borrarán. En las escuadras económicas, las marcas a menudo están serigrafiadas en la cara de la hoja. Un año de uso regular, especialmente con aguarrás u otros disolventes de taller, y estará leyendo un borrón descolorido.

Si una especificación del fabricante no dice "grabada" o "fresada", asuma que es impresa. Importa más de lo que la mayoría de los compradores se dan cuenta la primera vez que necesitan leer una hoja que ha estado en una bolsa de herramientas durante dos años.

Longitud de la hoja: 6" vs. 12" vs. 18"

12" es la más versátil: la primera escuadra adecuada para casi todo el mundo. Cubre carpintería de acabado, ebanistería, trazado de paneles y trabajos generales con metal.

6" es la que se añade más tarde si se trabaja mucho en el banco, en uniones estrechas o en trabajos de detalle en los que una hoja más larga estorba. Más fácil de usar en espacios reducidos, más fácil de colocar en piezas estrechas.

18" existe para el trazado de paneles grandes. La mayoría de los profesionales nunca la necesitan.

Consiga la de 12" primero. Sabrá si necesita una de 6" después de un mes de uso.

La mejor escuadra combinada para cada uso

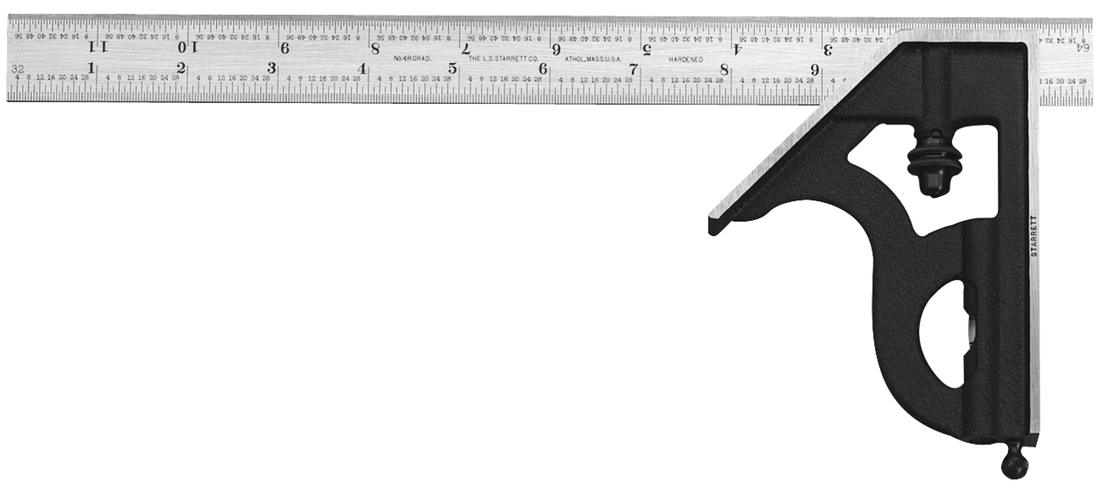

Mejor en general — Starrett 11H-12-4R (12")

La 11H-12-4R tiene un cabezal de hierro fundido, una hoja de acero endurecido y templado, y una graduación de regla 4R — es decir, 1/8, 1/16, 1/32 y 1/64" en cuatro bordes de hoja diferentes. La hoja se bloquea con una tuerca moleteada que la sujeta firmemente. No hay juego detectable en ninguna longitud de extensión. Las caras de referencia están rectificadas planas. Usted verifica estas cosas una vez; confía en ellas permanentemente.

El trazador: Saque el pasador con punta de carburo del bolsillo del cabezal, arrástrelo a lo largo del borde de la hoja y trazará una línea limpia directamente sobre madera o metal — más nítida que un lápiz, más rápida que configurar un medidor de marcado, y deja una ranura que se puede sentir. La mayoría de los resúmenes lo mencionan como un punto clave. En realidad, es la característica que cambia la forma en que se traza la carpintería una vez que se ha utilizado en trabajos de cola de milano. Volver a una línea de lápiz se siente impreciso.

Para quién es: Cualquiera que realice trabajos de carpintería de acabado, ebanistería, uniones o metalurgia donde un error en la escuadra se acumula en el proceso. Profesionales experimentados que ya han comprado y reemplazado escuadras baratas dos veces.

Lo que se sacrifica: El precio. La Starrett tiene un precio significativamente más alto — aproximadamente de tres a cinco veces el costo de una escuadra económica. Si utiliza una escuadra combinada dos veces al mes para comprobaciones de enmarcado en bruto, esa prima no está justificada.

Dónde comprar: Starrett.com o Home Depot — confirme los precios actuales en el punto de compra.

La mejor opción económica — Swanson S0101 (12")

La Swanson S0101 tiene un cabezal de fundición a presión y una hoja de acero impresa. Los incrementos de graduación son de 1/8 de pulgada, suficiente para un trazado aproximado, pero no para uniones.

Cuesta menos de 20 $ y hace exactamente lo que debe hacer una escuadra de menos de 20 $: marcar 90 y 45 grados para un enmarcado en bruto, comprobar tablas antes del montaje, vivir en la obra sin preocupaciones.

Dónde recorta gastos: Graduaciones impresas que se desvanecen; un cabezal más ligero más susceptible al desgaste; juego de la hoja en el punto de bloqueo que es aceptable para comprobaciones de trazado pero no para marcado de precisión.

Para quién es: Enmarcadores, carpinteros de obra y aficionados al bricolaje que necesitan una escuadra para comprobaciones de trazado ocasionales y no quieren gastar 70 $ en una herramienta que tirarán en un cubo. Buena para la construcción; no adecuada para trabajos de acabado.

Mejor de gama media — Empire 2997 (12")

La característica principal de la Empire 2997 es la burbuja True Blue, un nivel de líquido integrado en el cabezal que Empire califica con una tolerancia publicada precisa. El cabezal es de aluminio fundido a presión, lo que supone un paso adelante respecto a las herramientas económicas con graduación impresa, pero por debajo del hierro fundido de Starrett.

La hoja se bloquea sólidamente para una escuadra de fundición a presión, mejor que la Swanson en este rango de precios. Si comprueba regularmente la verticalidad y la nivelación durante el trazado (montaje de armarios, marcado de la disposición de los montantes en una pared), tener esa burbuja en la escuadra en lugar de buscar una herramienta separada es realmente útil.

Para quién es: Contratistas generales, carpinteros de acabado y aficionados al bricolaje que quieren un paso adelante de la Swanson sin comprometerse con el precio de Starrett. El nivel de burbuja es la característica decisiva; si no lo necesita, la diferencia se destina a la iGaging. La Empire 2997 suele situarse en la gama media entre las escuadras económicas y la Starrett; confirme los precios actuales en Home Depot antes de comprar.

Véase también: comparación de los niveles Milwaukee Redstick y Stabila si también está buscando niveles.

Lo mejor para trabajos de alta precisión — iGaging 35-CBI-12 (12")

La iGaging es la que sorprende constantemente a la gente. Múltiples carpinteros y maquinistas informan que el cabezal es de hierro fundido — verifique la especificación actual en el listado — y si esa especificación se mantiene, explica por qué las pruebas de campo (ver más abajo) demuestran consistentemente que estas pasan las verificaciones de 90° y 45° nada más sacarlas de la caja.

La hoja es de doble cara con marcas fraccionarias SAE y métricas en ambos bordes. La versión de 6" (35-CBI-6) es digna de mención si realiza mucho trabajo de banco.

La consistencia de la producción en herramientas económicas varía, así que realice la prueba de campo en la suya cuando llegue. La tasa de éxito es lo suficientemente alta como para que esta sea la recomendación para cualquiera que necesite una precisión de alta tolerancia y no pueda permitirse la Starrett. El precio actual es sustancialmente inferior al de la Empire y muy inferior al de Starrett — verifique en Amazon antes de comprar.

Escuadra combinada vs. Escuadra rápida: ¿Cuál necesita realmente?

Respuesta rápida: hacen cosas diferentes. La mayoría de los profesionales deberían tener ambas.

Una escuadra rápida es un triángulo fijo, de una sola pieza, sin partes móviles. Es rápida de agarrar, casi indestructible, buena para marcar líneas de corte transversal en madera de enmarcado y guiar una sierra circular. No se ajusta, no marca 45° con una hoja deslizante y no funciona como medidor de profundidad o altura. Para ver las opciones de escuadra rápida, consulte las recomendaciones de escuadra rápida.

Una escuadra combinada tiene una hoja deslizante y bloqueable. Marca 90° y 45° desde el mismo cabezal, funciona como medidor de profundidad, comprueba la altura y, con un trazador, puede marcar líneas paralelas a cualquier distancia de un borde. La desventaja: más piezas móviles, más posibilidades de descalibrarse.

Para enmarcado en bruto: escuadra rápida. Para trazado, carpintería, acabado y trabajos con metal: escuadra combinada. Muchos profesionales tienen una escuadra rápida en su delantal y una escuadra combinada en el banco.

Cómo probar la precisión de una escuadra combinada (comprobación de campo de dos minutos)

Esto funciona con cualquier escuadra que posea o que acabe de comprar. No se necesita equipo especial, solo la escuadra, un lápiz y una tabla plana con un borde de referencia recto.

1. Bloquee la hoja a una longitud de trabajo, 6" a 8" es suficiente. 2. Sostenga firmemente el cabezal contra el borde frontal de la tabla. Marque una línea de lápiz afilada y delgada a lo largo de la hoja. 3. Gire la escuadra de modo que el cabezal siga estando contra el mismo borde, pero la escuadra ahora mire en la dirección opuesta. 4. Alinee la punta de la hoja con el mismo punto de partida y marque una segunda línea. 5. Examine dónde se unen o divergen las líneas. Si son idénticas, la escuadra es precisa. Un hueco en forma de V en la punta de la hoja o en la base indica que la escuadra está desviada; cuanto más ancha sea la V, mayor será el error.

Repita con la cara de 45°: marque, gire alrededor del mismo registro de borde, marque de nuevo.

Una Starrett pasa la prueba siempre. Una iGaging de calidad pasa la mayoría de las veces. Las escuadras económicas de fundición a presión a menudo muestran un pequeño espacio que se ensancha a medida que el cabezal se desgasta. Si una escuadra nueva falla esta prueba en la tienda o al llegar, devuélvala, es un defecto de fabricación, no un problema de configuración.

Preguntas frecuentes

¿Para qué se utiliza una escuadra combinada? Una escuadra combinada mide y marca ángulos de 90° y 45°, verifica la profundidad y la altura, traza líneas paralelas desde un borde y, en los modelos con nivel de burbuja, verifica la plomada y el nivel. Una herramienta ajustable cubre la mayoría de las tareas de trazado que, de otro modo, necesitarían tres o cuatro instrumentos separados.

¿Qué tamaño de escuadra combinada debo comprar? Una de 12" es la más versátil para trabajos generales de carpintería, molduras y trazado. Una de 6" es mejor para espacios reducidos, trabajos de banco y uniones detalladas. Consiga la de 12" primero; añada una de 6" si cree que la necesita.

¿Es Starrett la mejor escuadra combinada? Para precisión y longevidad, sí. El cabezal de hierro fundido y la hoja endurecida mantienen la calibración durante más tiempo que las alternativas de fundición a presión o aluminio. Si vale la pena el precio depende de cuán preciso deba ser su trabajo; para el enmarcado en bruto, una escuadra económica cumple su función.

¿Cómo sé si mi escuadra combinada es precisa? Marque una línea contra el cabezal de 90° en una tabla plana, gire la escuadra contra el mismo borde y marque de nuevo desde el mismo punto de partida. Si las líneas no se alinean, la escuadra está desviada. La prueba de campo de dos minutos anterior explica cómo realizar las comprobaciones de 90° y 45°.

¿Son suficientemente precisas las escuadras combinadas baratas? Para trazados y trabajos de construcción en bruto, una escuadra económica de fundición a presión es suficiente. Para trabajos de carpintería, ebanistería o metalistería donde un pequeño error se acumula a lo largo de un proyecto, generalmente no, el material del cabezal y el juego de la hoja en el punto de bloqueo se desviarán. La iGaging es la opción más barata que pasa constantemente la prueba de campo.

¿Qué hace el punzón de una escuadra combinada? Es una punta de carburo almacenada en un bolsillo en la cabeza. Sácquela, arrástrela a lo largo del borde de la hoja y trazará una línea directamente sobre madera o metal, más precisa que un lápiz y más rápida que configurar un medidor de marcado.

¿Cuál es la diferencia entre una escuadra combinada y una escuadra rápida? Una escuadra rápida es un triángulo fijo, rápida, resistente y de una sola pieza. Una escuadra combinada tiene una hoja deslizante y bloqueable y marca tanto 90° como 45° con profundidad de hoja ajustable. Utilice una escuadra rápida para enmarcar; utilice una escuadra combinada para carpintería, molduras y trazado de precisión. Consulte las recomendaciones de escuadras rápidas para obtener más opciones.

¿Cuál es la diferencia entre una escuadra combinada y una escuadra de carpintero? Una escuadra de carpintero solo comprueba 90°, con una hoja fija no ajustable. Una escuadra combinada hace 90°, 45° y mediciones de profundidad/altura con una hoja ajustable y extraíble. Una buena escuadra de carpintero puede ser más precisa para la comprobación pura de 90°; una escuadra combinada es más versátil.
