Vasos de 6 puntas vs. 12 puntas: Cuáles usar y cuándo
La elección entre vasos de 6 puntas y 12 puntas se reduce a dos variables: la cantidad de agarre que necesitas y el arco de giro disponible.
Un vaso de 6 puntas agarra las seis caras planas de un perno — máximo contacto, mínima posibilidad de redondear un sujetador atascado o de alto par. Por eso, los vasos de impacto son de 6 puntas. Un vaso de 12 puntas se coloca sobre un sujetador cada 30° en lugar de cada 60°, lo que lo hace más rápido en situaciones de giro limitado, y es el *único* vaso que encaja en un sujetador de 12 puntas (doble hexágono). En términos sencillos de compatibilidad: un vaso de 12 puntas funciona tanto en pernos hexagonales estándar como en sujetadores de 12 puntas; uno de 6 puntas solo encaja en pernos hexagonales. Por defecto, usa vasos de 6 puntas y añade los de 12 puntas cuando el acceso o el tipo de sujetador lo exijan.
Vasos de 6 puntas vs. 12 puntas: Un vistazo rápido
| 6 puntas | 12 puntas | |
|---|---|---|
| Superficie de contacto | 6 caras planas | Cerca de las esquinas (brochado estándar) |
| Ángulo de reposicionamiento | Cada 60° | Cada 30° |
| Resistencia al redondeo | Alta — agarra las caras planas | Menor en brochado estándar; mejora con diseños de "flank-drive" |
| ¿Encaja en perno hexagonal estándar? | Sí | Sí |
| ¿Encaja en sujetador de 12 puntas (doble hexágono)? | No | Sí |
| ¿Encaja en sujetadores cuadrados? | Sí (con el tamaño correcto) | No |
| ¿Estándar para uso con impacto? | Sí | Rara vez — solo especialidades |
| Mejor para | Pernos atascados, trabajos de impacto, alto par | Arcos de giro reducidos, sujetadores de 12 puntas |
¿Encajará siquiera? La compatibilidad es lo primero
Antes de preocuparte por qué vaso es "más fuerte", verifica si el vaso se asienta en el sujetador. Esta es la pregunta que la mayoría de las guías ocultan tres secciones más adelante.
Un vaso de 12 puntas en un perno hexagonal estándar
Funciona bien. Un vaso de 12 puntas se asienta en cualquier cabeza hexagonal estándar — los 12 dientes internos enganchan tanto las caras planas como las esquinas de un sujetador hexagonal y girará el perno. Se pierde un poco de eficiencia de agarre a par máximo en comparación con un vaso de 6 puntas, pero para la mayoría de las tareas de giro cotidianas, no es un problema. Por eso, muchos mecánicos usan juegos de 12 puntas a diario sin incidentes.
Un vaso de 6 puntas en un sujetador de 12 puntas (doble hexágono)
No funcionará. Una cabeza de doble hexágono tiene 12 puntas — imagina dos patrones hexagonales superpuestos y desfasados 30°. Un vaso de 6 puntas no se asentará correctamente en esa forma. Si alguna vez un vaso ha girado libremente sobre la cabeza de un perno sin agarrar, puede que hayas estado intentando esta misma incompatibilidad. Necesitas un vaso o llave de 12 puntas.
¿Qué son los sujetadores de 12 puntas y dónde se encuentran?
Las cabezas de doble hexágono son menos comunes que las hexagonales estándar, pero existen — y solo una herramienta de 12 puntas podrá aflojarlas. Un ejemplo conocido es el perno de brida de árbol de transmisión OEM de 12 puntas (QU20103) utilizado en camiones Ford F-Series y Super Duty desde 1980 hasta 2018, que cubre las conexiones de brida a eje y de brida a caja de transferencia en todo, desde la F-150 hasta la F-550. También aparecen en otros componentes del motor y la transmisión, y son estándar en aplicaciones aeroespaciales donde las posiciones de enganche adicionales facilitan el montaje en espacios confinados. Si trabajas con vehículos europeos importados con frecuencia, un juego de 12 puntas se ganará su lugar en tu caja de herramientas.
Cómo funciona realmente la geometría
6 puntas: Impulso en las caras planas
Un vaso de 6 puntas tiene seis lados, cada uno en contacto con una cara plana del sujetador hexagonal. Cuando se aplica el par, este se distribuye a lo largo de esas seis superficies planas — y, fundamentalmente, la fuerza se posiciona *lejos* de las esquinas. Las esquinas son la parte más débil de la cabeza de un sujetador, especialmente en un perno oxidado, apretado en exceso o ya dañado por un intento anterior. El agarre en las caras planas evita los bordes vulnerables.
La geometría y las dimensiones estándar de los vasos se rigen por la norma ASME B107.110-2019 (Llaves de vaso, mangos y accesorios), el estándar ASME para vasos de mano.
12 puntas: El doble de posiciones, contacto cerca de las esquinas
Un vaso de 12 puntas tiene 12 dientes internos, por lo que puedes colocarlo sobre un sujetador en cualquier incremento de 30° — frente a cada 60° para un vaso de 6 puntas. Esa es la verdadera ventaja de acceso. En un compartimento de motor ajustado donde la matraca solo puede girar unos pocos grados antes de golpear algo, el vaso de 12 puntas significa que siempre puedes encontrar un ángulo de asentamiento y seguir girando sin quitar el vaso y reposicionarlo.
La desventaja es la geometría: esos 12 dientes contactan el sujetador más cerca de las esquinas que uno de 6 puntas. En un sujetador en buen estado con bordes limpios, el contacto es bueno. En una cabeza de perno corroída o ya dañada, el contacto en las esquinas concentra la tensión exactamente en el lugar equivocado.
Lo que la mayoría de las guías no mencionan: Flank Drive vs Corner Drive
Aquí está lo que separa una buena respuesta de la correcta. El número de puntas te dice *cuántas* posiciones obtienes — no te dice *dónde* el vaso contacta el sujetador. Esa es la geometría del brochado, y es tan importante como 6 vs 12.
Los vasos de 12 puntas estándar utilizan un brochado de contacto en las esquinas: bajo par, la carga se dirige a las esquinas del sujetador. Ese es el diseño que da a los vasos de 12 puntas su reputación de redondear pernos.
A partir de la década de 1960, los fabricantes comenzaron a diseñar brochados fuera de las esquinas — vasos diseñados para desplazar el contacto de las esquinas a las caras planas, independientemente del número de puntas. Tres nombres que verás en vasos de calidad:
- Snap-on Flank Drive® — el diseño propietario original. La pared del vaso está socavada para agarrar el sujetador por sus caras planas (flancos) en lugar de sus esquinas, dirigiendo la fuerza lejos de las esquinas más débiles hacia las caras planas más fuertes, incluso bajo alto par.
- GearWrench Surface Drive® — mismo principio: un extremo de caja de 6 puntas con diseño de carga fuera de las esquinas y un desfase de 15° mueve la carga a las superficies planas, reduciendo el riesgo de redondeo en sujetadores desgastados y entregando hasta un 25% más de par.
- Wright WrightDrive® — la versión de Wright Tool, diseñada para reubicar la carga de contacto del sujetador a las caras planas en lugar de las esquinas. La longitud de contacto mide 0.057" frente a 0.005" para los vasos convencionales de 12 puntas, una ventaja geométrica medible en sujetadores desgastados.
El resultado práctico: la diferencia entre un vaso de 12 puntas barato con brochado estándar de contacto en las esquinas y un vaso de 12 puntas de calidad con brochado flank/surface-drive es mayor que la diferencia entre el número de puntas de 6 y 12 en herramientas de calidad. Un buen vaso de 12 puntas con flank-drive reduce la mayor parte de la brecha con un vaso básico de 6 puntas.
Dicho esto, un vaso de 6 puntas bien fabricado todavía tiene la ventaja para trabajos de alto par y de impacto. Seis contactos planos completos superan a doce contactos parciales. Pero la vieja regla general — "6 puntas siempre es más fuerte" — ignora el hecho de que el diseño del brochado es lo que hace la mayor parte del trabajo pesado.
Por qué los vasos de impacto son (casi) siempre de 6 puntas

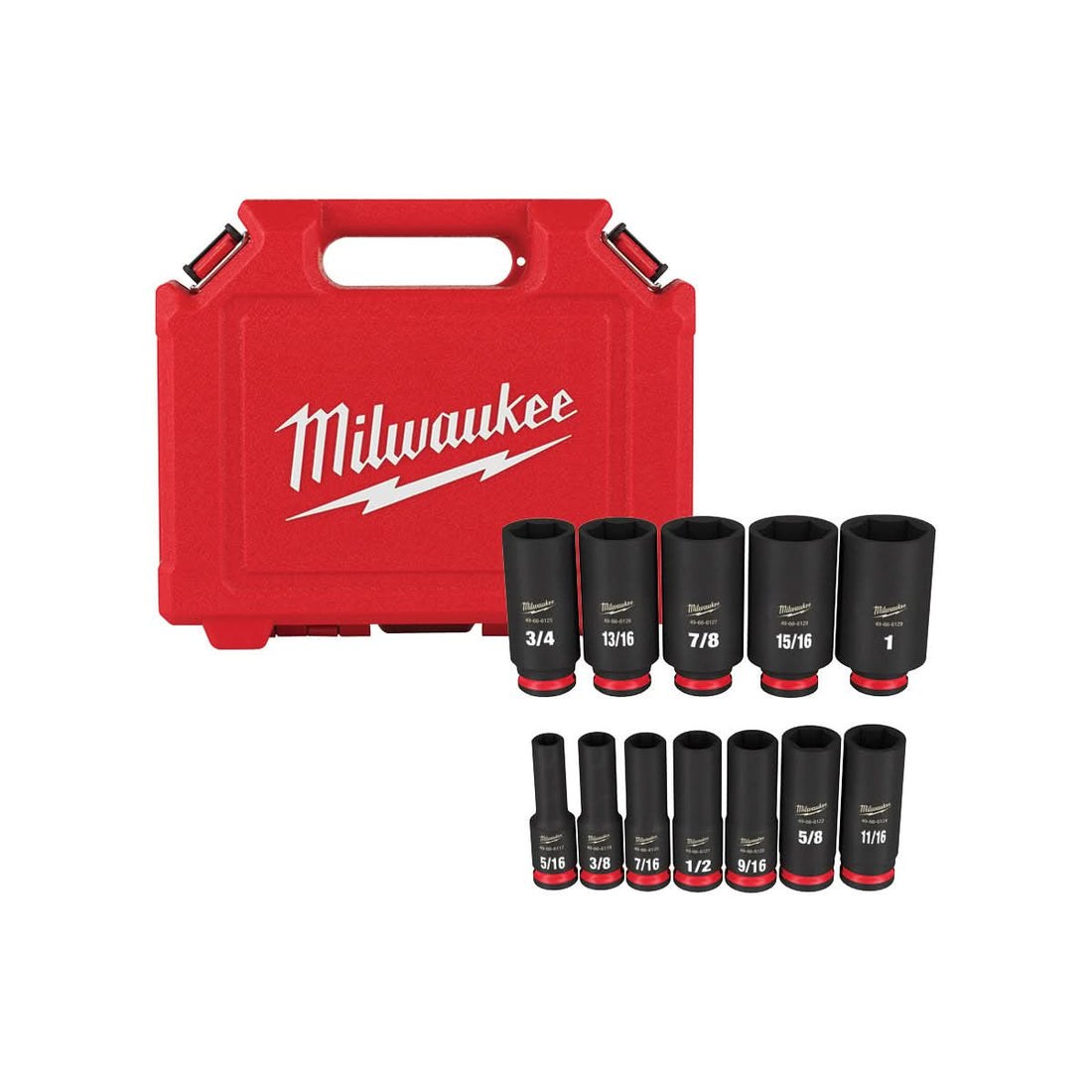

Toma cualquier vaso de impacto de una marca reputada — Sunex, Grey Pneumatic, Tekton o Milwaukee SHOCKWAVE — y será de 6 puntas. Hay dos razones.
Geometría de contacto. Una pistola de impacto entrega pulsos rotacionales agudos, no un arco de par suave. Esos pulsos concentran la fuerza en los puntos de contacto. Seis contactos planos distribuyen esa carga de choque sin golpear las esquinas del sujetador contra metal blando.
Grosor de la pared. Los vasos de impacto están hechos de acero cromomolibdeno (Cr-Mo) — más fuerte y más resistente a los golpes que el cromo-vanadio (Cr-V) utilizado en la mayoría de los vasos manuales — y tienen paredes más gruesas. El brochado de 6 puntas funciona limpiamente con esas dimensiones y tolerancias más robustas.
Existen vasos de impacto de 12 puntas en juegos especializados, pero vienen con advertencias sobre sujetadores limpios y sin daños. Si estás usando una pistola de impacto en un taller general, la regla es 6 puntas.
Una nota relacionada: si estás utilizando vasos de impacto con un atornillador de impacto estándar y un adaptador de vástago hexagonal, consulta nuestro análisis sobre las fallas de los adaptadores de vaso antes de aplicar una carga importante a esa configuración.
¿Cuál deberías comprar?
La regla de decisión para el profesional es simple.
Empieza con un juego de 6 puntas. Para trabajos generales de automoción, mecánica y construcción — pernos atascados, pistolas de impacto, sujetadores de alto par — el de 6 puntas es el todoterreno. La mayoría de los mecánicos optan por el de 6 puntas la mayor parte del tiempo.
Añade el de 12 puntas cuando lo necesites. Dos situaciones lo requieren:
1. Acceso reducido donde la matraca solo puede girar unos pocos grados y necesitas reposicionarla más a menudo. 2. Tienes que lidiar con sujetadores de 12 puntas (doble hexágono).
El tamaño del encastre y la profundidad son decisiones separadas. Si necesitas encastre de 1/4", 3/8" o 1/2" — y si necesitas vasos poco profundos o profundos — no tiene nada que ver con la pregunta de 6 vs. 12 puntas. No dejes que esas variables enturbien esta. Elige el tamaño del encastre según los requisitos de par y el espacio libre. Elige el número de puntas según el tipo de sujetador y tu arco de giro.
Para la matraca que impulsa estos vasos, el mecanismo de accionamiento y el número de dientes son lo que importa a continuación — consulta nuestra comparación detallada de matracas para conocer los detalles.
Cuando te enfrentas a un perno que no se mueve, la elección entre una barra rompedora y una llave dinamométrica surge rápidamente. Nuestra guía sobre barra rompedora vs. llave dinamométrica cubre esa decisión, y esta referencia sobre llaves dinamométricas automotrices muestra cómo elegir la herramienta adecuada para el trabajo una vez que el sujetador comienza a moverse.
Preguntas frecuentes
¿Son mejores los vasos de 6 o 12 puntas? Ninguno es universalmente mejor. El de 6 puntas agarra con más fuerza para trabajos atascados, de alto par y de impacto. El de 12 puntas se reposiciona más rápido en espacios reducidos y es necesario para sujetadores de 12 puntas (doble hexágono). Adapta el vaso al trabajo.
¿Se puede usar un vaso de 12 puntas en un perno de 6 puntas (hexagonal estándar)? Sí. Un vaso de 12 puntas se asienta bien en cualquier cabeza hexagonal estándar y gira el perno normalmente. Simplemente te da el doble de posiciones para colocarlo, lo cual es útil en espacios reducidos.
¿Puede un vaso de 6 puntas girar un sujetador de 12 puntas? No. Un vaso de 6 puntas no se asentará correctamente en una cabeza de doble hexágono; se saltará o girará sin engancharse. Necesitas un vaso o una llave de 12 puntas para esos sujetadores.
¿Por qué los vasos de impacto son siempre de 6 puntas? Las pistolas de impacto entregan pulsos de par agudos en lugar de un arco suave. Seis contactos de cara plana manejan esa carga de choque sin golpear las esquinas del sujetador. Los vasos de impacto también tienen paredes más gruesas y resistentes que los vasos manuales, y el broche de 6 puntas funciona mejor con esas dimensiones.
¿Los vasos de 12 puntas redondean los pernos? Los vasos estándar de 12 puntas son más propensos a redondear cabezas de sujetadores blandas, corroídas o ya desgastadas, porque los puntos de contacto están más cerca de las esquinas. Un vaso de 12 puntas de calidad con "flank-drive" o "surface-drive" reduce en gran medida esa brecha. Para cualquier sujetador visiblemente dañado, usa primero el de 6 puntas, sin importar qué.
¿Para qué se utilizan los pernos de 12 puntas? Los sujetadores de doble hexágono aparecen en el hardware del motor y la transmisión, y son estándar en aplicaciones aeroespaciales; los pernos de cabeza ARP de 12 puntas para las bielas diésel Cummins Serie B, por ejemplo, ofrecen una fuerza de sujeción un 23% mayor que las bielas de fábrica (16,430 ft-lb frente a 13,407 ft-lb al 80% de rendimiento). Algunos vehículos europeos también los utilizan. Si la cabeza de un perno parece dos patrones hexagonales superpuestos, necesitas una herramienta de 12 puntas.
¿Qué vasos usan más los mecánicos? Los de 6 puntas para trabajos generales de taller y cualquier cosa que vaya con una pistola de impacto, esa es la herramienta de trabajo. La mayoría guarda un juego de 12 puntas al lado para trabajos de acceso reducido y para los sujetadores de doble hexágono que encuentran. La división es aproximadamente "6 puntas para fuerza, 12 puntas para acceso".
